食品包裝凈化車間建筑平面布置:
建筑平面設置應該屬建筑專業的專業范疇

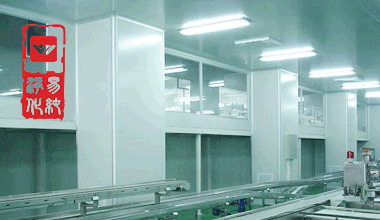

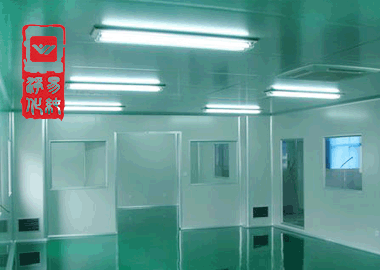

食品包裝凈化車間結構說明:
根據《潔凈廠房設計規范》車間的墻體和吊頂必須采用不產塵,不積塵表面平滑的材料施工

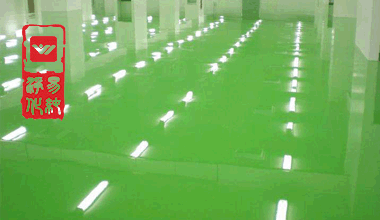

食品包裝凈化車間地面方案:
地面采用溶劑型環氧樹脂

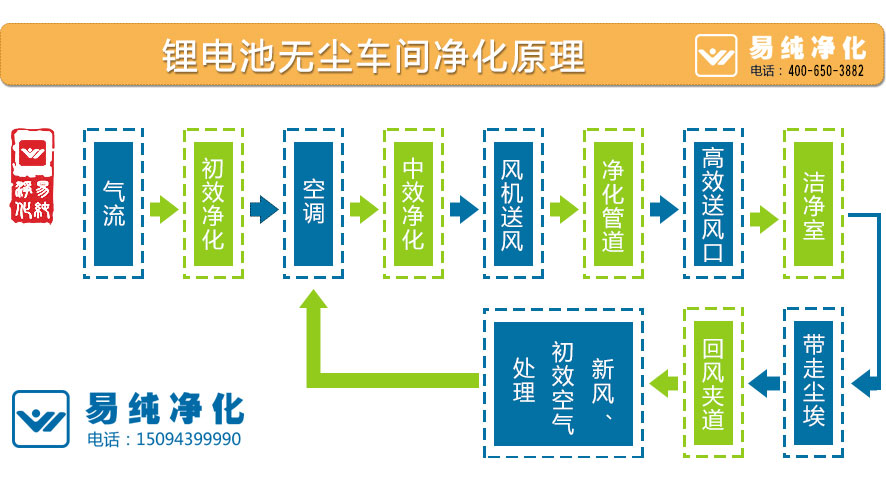

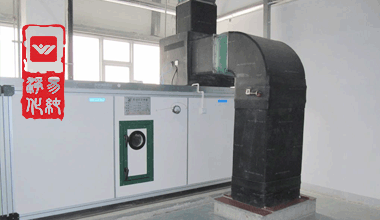

通風空氣凈化設備解決方案:
無塵車間設計
食品包裝凈化車間照明方案:
潔凈區應采用吸頂式凈化燈具,非潔凈區采用普通熒光燈
參數要求
名稱 | 說明 |
換氣次數 |
換氣次數:十萬級10-15次/小時; 萬級15-25次/小時; 千級50-52次/小時; 百級操作臺斷面風速0.25-0.35m/s。 |
壓差 | 主車間對相鄰房間≥5Pa |
溫度 |
冬季>16℃±2℃; 夏季<26℃±2℃; |
相對濕度 |
45-65%(RH); 噪聲≤65dB(A); 新風補充量:總送風量的20%-30%; |
照度 | ≥300Lux |
凈化度等級說明
等數ISO空氣凈化 | 大于或等于表中粒徑的最大濃度限值(P/m -空氣) | 凈化等級 | |||||
0.1um | 0.2um | 0.3um | 0.5um | 1um | 5um | ||
ISO Class1 | 10 | 2 | |||||
ISO Class2 | 100 | 24 | 10 | 4 | |||
ISO Class3 | 1000 | 237 | 102 | 35 | 8 | 1 | |
ISO Class4 | 10000 | 2370 | 1020 | 352 | 83 | 10 | |
ISO Class5 | 100000 | 23700 | 10200 | 3520 | 832 | 29 | 100 |
ISO Class6 | 1000000 | 237000 | 102000 | 35200 | 8320 | 293 | 1000 |
ISO Class7 | 352000 | 83200 | 2930 | 10000 | |||
ISO Class8 | 3520000 | 832000 | 29300 | 100000 | |||
ISO Class9 | 35200000 | 8320000 | 293000 | 300000 |
![]() | ![]() | ![]() |
風淋室 | 超凈工作臺 | 傳遞窗 |
![]() | ![]() | ![]() |

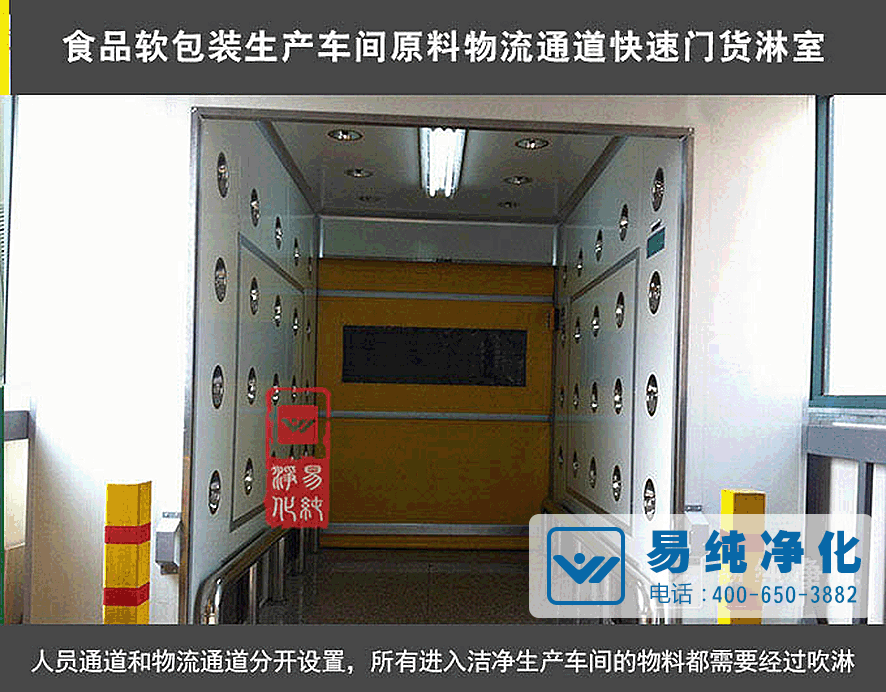

貨淋室 | 潔凈取樣車 | FFU |
![]() | ![]() | ![]() |
高效送風口 | 凈化門窗 | 風幕機 |
![]() | ![]() | ![]() |
快速卷簾門 | 臭氧發生器 | 感應式酒精手消毒器 |
![]() | ![]() | ![]() |
初效過濾袋 | 高效過濾器 | 不銹鋼消毒水池 |
![]() | ![]() | ![]() |
風量調節閥 | 可調回風口 | 凈化板材 |
![]() | ![]() | ![]() |
凈化照明燈具 | 凈化鋁型材 | 紫外線殺菌燈 |

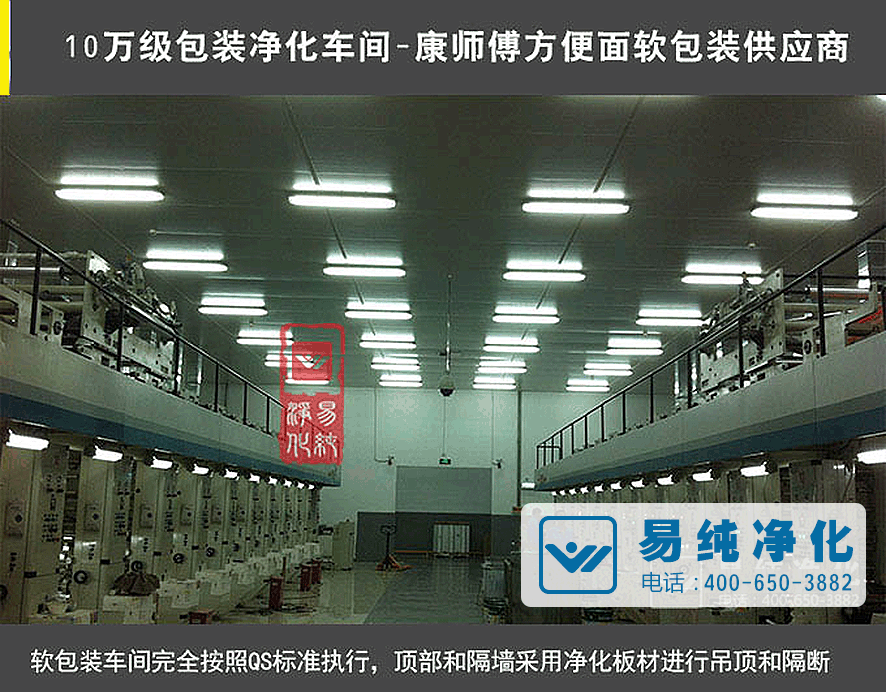

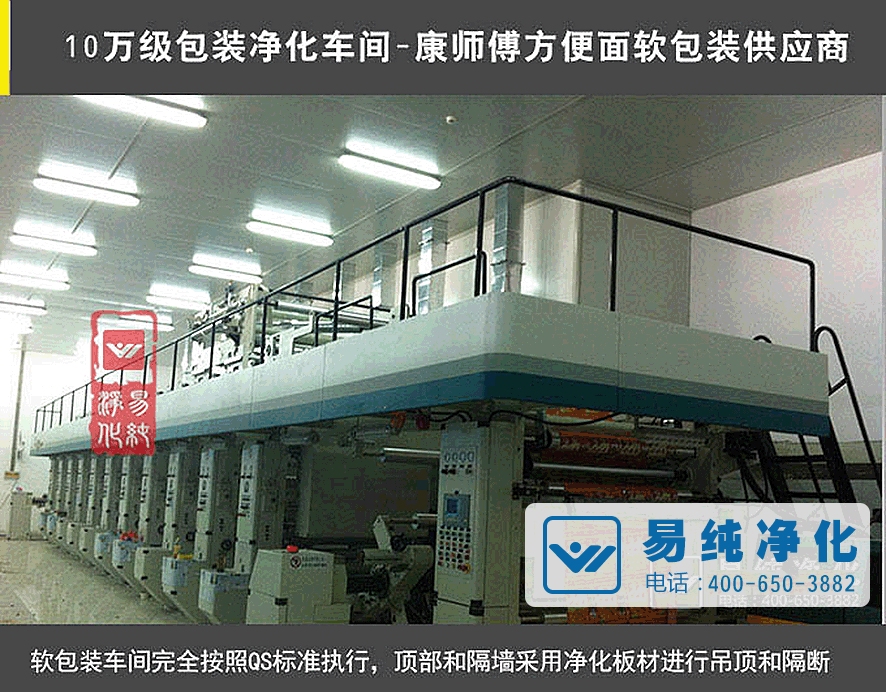

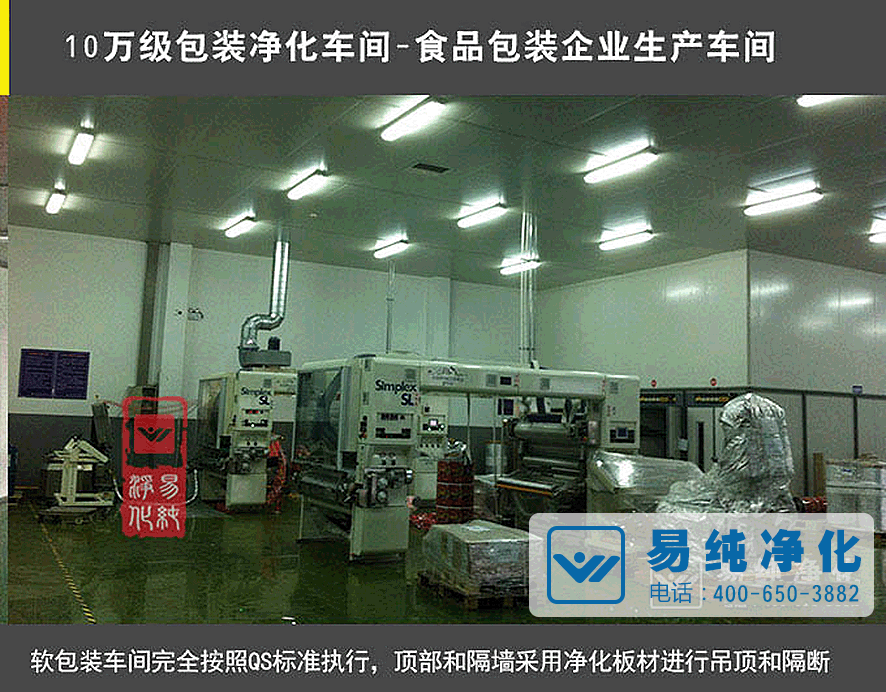

印刷包裝車間結構材料:
1
食品包裝無塵車間準則要求:
★ 食品包裝無塵車間的送風量充足
食品包裝凈化車間檢測標準:
★ 送風量與排風量:如果是紊流潔凈室,那么就要測量其送風量與排風量
